補償導線的性能和特點
補償導線是熱電偶測溫系統中的關鍵組件，主要用來**延伸熱電偶的冷端（參考端）到溫度更穩定或更便于連接儀表的位置**。其核心目標是**在延伸段盡可能準確地復制熱電偶本身的特性**，從而保證測溫精度。
以下是補償導線的核心性能和特點：
1. **核心性能：熱電特性匹配性**
* **核心功能：** 在補償導線使用溫度范圍內（通常指冷端所處的環境溫度范圍，一般為0-100℃或-20℃-200℃，具體看型號），其產生的熱電勢須***與所匹配的熱電偶型號在相同溫度差下產生的熱電勢**極其接近或相同**。
* **關鍵指標：** 熱電特性的匹配程度決定了補償?shù)木?。高精度的補償導線與對應熱電偶在規定溫度范圍內的熱電勢誤差非常小（通常有精度等級如Ⅰ級、Ⅱ級）。
2. **主要特點：**

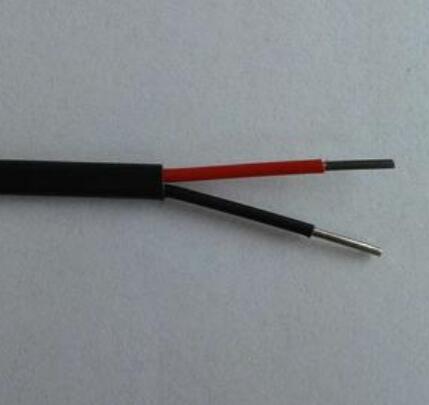

* **材料特定性：**
* 補償導線**不是普通的銅導線**。
* 其正負極導線使用與所匹配熱電偶正負極絲**化學成分不同但熱電特性在低溫區（冷端溫度范圍）高度相似的廉價金屬合金材料**制成。例如，K型熱電偶（鎳鉻-鎳硅）的補償導線通常用銅（正極）和銅鎳合金（康銅，負極）制成。
* **溫度范圍有限：**
* 補償導線的熱電匹配特性**僅在相對較低的溫度（冷端環境溫度）下有效**。這個范圍通常在-20℃ 到 +100℃或+200℃之間（具體上限取決于導線型號和絕緣層）。
* **嚴禁將補償導線用于熱電偶測量端（熱端）高溫區域的延伸！** 否則會產生巨大誤差并可能損壞導線。
* **經濟性：**
* 相比直接使用昂貴的熱電偶材料（如鉑銠）來延長引線，使用廉價的補償合金材料可以**顯著降低成本**。
* **降低回路電阻：**
* 補償導線通常比熱電偶絲本身具有更低的電阻率（如銅），有助于**降低整個測溫回路的電阻**，對某些類型的測量?jī)x表（如動圈式儀表）有益，減少導線電阻帶來的誤差。
* **靈活性與便利性：**
* 補償導線通常比熱電偶絲本身更**柔軟、易于敷設和接線**。
* 提供多種**絕緣層和護套材料**（如PVC、PFA、FEP、玻璃纖維編織等），以適應不同的環境要求（耐溫等級、耐油、耐酸堿、阻燃、耐磨等）。
* 可提供**屏蔽層**（銅網或鋁箔屏蔽），在電磁干擾嚴重的環境中**提高抗干擾能力**。
* 有**單對、多對（多芯）** 等形式。
* **極性標識清晰：**
* 補償導線的正負極通常通過**顏色編碼（國際標準IEC 60584-3）或表面文字標識**來嚴格區分（如K型：正極綠色，負極白色）。**接線時須***確保極性正確**，否則會產生很大的負誤差。
* **長度限制：**
* 雖然比直接用熱電偶材料延長經濟，但過長的補償導線仍會增加回路電阻和引入干擾的可能性，因此通常建議在滿足冷端延伸需要的前提下，盡量使用合理長度，并遵循儀表制造商的建議。
**總結關鍵點：**
| 特性 | 說明 |
| :----------- | :------------------------------------------------------------------- |
| **核心性能** | **在冷端溫度范圍內，熱電勢與匹配熱電偶高度一致** |
| **材料** | **特定廉價合金，非普通銅線，匹配熱電偶分度號** |
| **溫度范圍** | **僅適用于低溫（冷端環境），嚴禁用于熱端高溫區！** |
| **經濟性** | **相比延長熱電偶絲，成本顯著降低** |
| **靈活性** | **易敷設，多種絕緣/護套可選，可選屏蔽，單/多對可選** |
| **極性** | **正負極標識清晰（顏色/文字），接線須***正確** |
| **長度** | **需合理，避免過長增加電阻和干擾** |
| **作用** | **準確延伸冷端位置，保證整體測溫精度，降低成本，提高安裝便利性** |
**選型和使用注意事項：**
1. **嚴格匹配熱電偶分度號：** 須***選用與熱電偶型號（如K, S, E, J, T, N等）完全對應的補償導線型號（如KC, SC, EX, JX, TX, NX等）。
2. **確認溫度范圍：** 所選補償導線的絕緣層/護套材料須***能承受實際冷端環境的溫度。
3. **確認環境要求：** 根據現場環境（濕度、油污、化學品、磨損、電磁干擾）選擇合適的護套材料和是否帶屏蔽。
4. **精度等級：** 根據測溫精度要求選擇Ⅰ級（更高精度）或Ⅱ級補償導線。
5. **正確接線：** 務必確保補償導線正極接熱電偶正極，負極接負極，另一端正極接儀表正輸入端，負極接負輸入端。仔細核對顏色或標識。
6. **避免中間接頭：** 盡量減少補償導線中的接頭，接頭處易引入誤差和故障點。須***接頭時，應確保連接牢固、可靠且接觸點溫度盡量一致。
